阿里山森林鐵路蒸汽機車 / Alishan Forest Railway Steam Locomotive



1907年,阿里山森林鐵路仍興建時,從美國的LIMA廠引進一輛13噸的蒸氣機車。與一般的蒸機不同的是,它的汽缸是直立式的,且使用傘形齒輪,這兩種特殊的設計是為了山嶽鐵路的需要。阿里山林鐵通車後,陸續LIMA廠引進了8輛18噸SHAY型蒸汽機車 / Class A 18-2 Shay Steam Locomotive、12輛28噸SHAY型蒸汽機車 / Class B 28-2 Shay Steam Locomotive,這些全都同樣是直立式汽缸及傘形齒輪的設計,這些型式的蒸汽機車又稱為SHAY型蒸汽機車 / Shay Steam Locomotives
除了平地段(嘉義到竹崎)另有1輛日本川崎造船兵庫廠製及2輛英國Barclay廠製的蒸汽機車外,其餘都是LIMA廠SHAY型蒸汽機車 / Shay Steam Locomotives的天下。

相關連結:
1. 全球已知現存共115台SHAY型蒸汽機車, 115 Known Surviving Shays
2. SHAY型蒸汽機車 / Shay Steam Locomotives
3. A型 18噸SHAY型蒸汽機車 / Class A 18-2 Shay Steam Locomotive
4. B型 28噸SHAY型蒸汽機車 / Class B 28-2 Shay Steam Locomotive
5. C型 70噸SHAY型蒸汽機車 / Class C 70-3 Shay Steam Locomotives

雙直立式汽缸(18噸SHAY型蒸汽機車) ,2013/1/6拍攝於奮起湖車庫SL18蒸汽機車

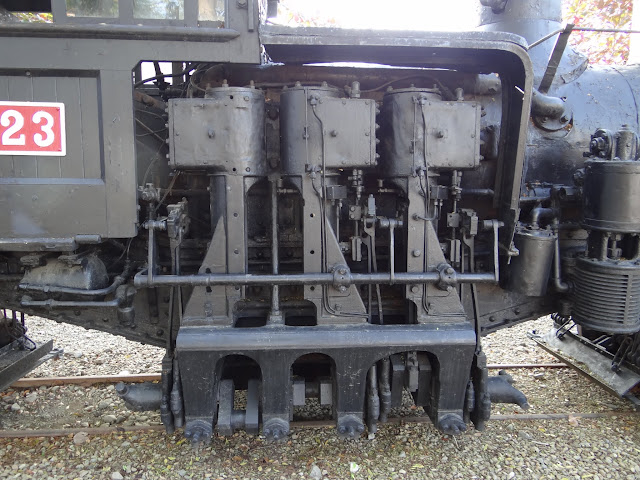

三直立式汽缸(28噸SHAY型蒸汽機車),2012/1/8拍攝於嘉義車庫園區SL23蒸汽機車


傘形齒輪,2009/12/1拍攝於集集火車站SL22蒸汽機車


18噸SHAY型蒸汽機車 / Class A 18-2 Shay Steam Locomotive

照片編號:出廠序號:製造日期:現況:
SL12235208-10-1910存放於阿里山車站第七股軌道
SL13235108-10-1910存放於嘉義車庫園區
-SL14254906-22-1912存放於澳洲森林鐵路 The Puffing Billy Museum
-SL15255006-22-1912報廢(於1993年北門機場火災燒燬)
SL16263201-18-1913存放於池南森林遊樂區
SL17263301-18-1913存放於阿里山車站第七股軌道
SL18263401-18-1913存放於奮起湖車庫

28噸SHAY型蒸汽機車 / Class B 28-2 Shay Steam Locomotive


照片編號:出廠序號:製造日期:現況:
SL21255707-18-1912存放於嘉義公園(中山公園)
SL22266408-30-1913存放於集集火車站
SL23271408-30-1913存放於嘉義車庫園區
SL24272408-30-1913存放於阿里山車站第七股軌道,後已移至沼平車站內股道展示。
SL25278708-26-1914存放於嘉義車庫園區(動態行駛)
SL26278808-26-1914存放於嘉義車庫園區(動態行駛)

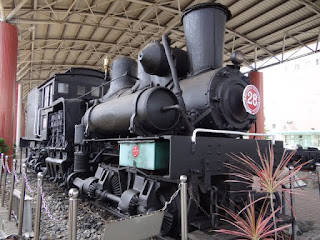

SL28279008-26-1914存放於苗栗鐵道博物館
SL29279108-26-1914存放於奮起湖車庫
-SL31294611-15-1917存放於阿里山車庫(動態行駛)
SL32294711-15-1917存放於竹崎親水公園
